総制作費、幾らだろう・・・。２千円くらいかなぁ。その音質、プライスレス。出かけるとｋ（ｒｙ
さて
ワタシのようなモノがテキトウに組んでも
結構イイ音が出ることが分かりましたのd（ｒｙ
(；・∀・)
部品（最小構成）
ADuM4160（必要に応じてピンピッチ変換）・・・・・１ヶ
0.1uF 低ESR キャパシタ（積層セラミックなど）・・・４ヶ
24Ω 誤差1% 抵抗器・・・・・・・・・・・・・・・・４ヶ
ケース（タカチ TW 4-2-6 など）・・・・・・・適当なもの
基板（ガラエポは切るの死ねるｗ）・・・・・・・適当なもの
ＵＳＢ端子・・・規格遵守なら、入Ｂジャック・出Ａジャック
ウチでは
村田製作所 RPEF11H104Z2 K1 A01B – 50V – 0.1uF
DALE RN55D MIL 1/8W (民生規格 1/4W) - 24Ω
入力：USB-A プラグ＋75Ω同軸 ４本
出力：USB-A ジャック 基板固定
使いましたが
ESR低いキャパシタならなんでもいいと思います
次作るときはチップのをADuM4160 の脚に直付けすると思いまｓ（ｒｙ
抵抗も、誤差の少ないもの、０．１％の金皮とか、これもチップ脚直ｄ（ｒｙ
入出力端子については、使ってる機器に合わせるのが吉かと
自作ですから、使いやすいように(・∀・)♪
このケース用の専用基板もある、のかな？ｗ
適当に The YAHA amp 組んだ時に切り落とした端切れを削って入れましたｗ

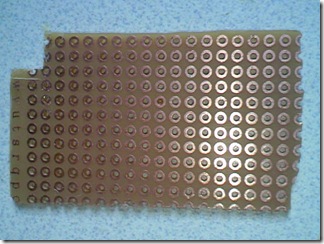

片面銅ホールメッキの樹脂基板
無水アルコールでメッキ面を拭き拭き
ピカピカ☆ε-(´∀｀*)
買ってきたUSB-A ジャックの端子が
基板の2.54mm ピッチより、ちょい狭いので
合うように広げるｗｗ
左右の爪も２個隣のホールにハマるように加工
よしよしいい子だ
ぐふふｗ
最小構成プラス
・電源結合用ジャンパ
・グラウンド結合用ジャンパ
を増設する予定なので
部品配置を検討・・・
なんとか収まりそう(｀・ω・´)
USBジャックは、あとでメンドイ奴だって事が判明するんですがｗｗ

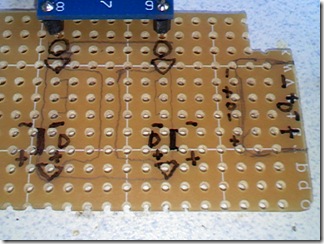

とりあえず、表裏、ジャック先端など
耳なし芳一のように
ピンアサインを書き込みますｗｗｗ
なにがメンドイかというと
データの＋－が
ADuM4160 の出力順と
逆なんです(・_・;)
つまり・・・
結線する時、経路がクロスする！
ラインがクロス！！
もてぎの東ダウンヒルストレートで
気合でブレーキ我慢して
アウト側からグイッと鼻を右に
イン見たら
イン・イン・イン走行
してる子ｇ（ｒｙ
掘るぞ(#ﾟДﾟ)ｺﾞﾙｧ!!
( ﾟдﾟ)ﾊｯ!
意識がトンでｔ（ｒｙ
あとから
そんなに
最短距離狙いたいなら
表裏に配線すれば良かったじゃない
ってコトに気づくんですが orz
さてｗ
入力はケーブル繋いじゃうので
全体的な感じはなんとなくつかめたところで
ADuM4160 君をどうするか・・・
アナデバのデータシートを読み返してみる・・・
(´･ω｀･)ｴｯ?
・
・
・
(つд⊂)ｺﾞｼｺﾞｼ
マジすか・・・ｗ
ん～ｗ
どこからどうみてもｗ
変換基板に乗ってる段階で
アウトやんけｗｗｗｗｗ
(；´Д｀)．．．
このまま挫折してしまうのか！？
見なかったコトにするのか？！
風雲急を告げる次回をマテ？ｗｗｗ
(；・∀・)♫
