iMod 、業者さんにお願いすると、諭吉さんがカップルでトンでイッたりしますので・・・、自前ｄ（ｒｙ
HDD 交換のときと同じ要領で分解
さらに、左右両サイドのちっちゃいネジ６本を外し
コアのフレーム部分だけにバラします
色んなやり方あると思うんですが
ウチでは、液晶のフラットケーブル抜いちゃって
フロントパネルに戻しました
液晶表面と、フロントパネルの間にゴミが入った
とか
汚れちゃった
などの話もチラホラ見受けましたので・・・
第五世代iPod の iMod 化とは
右上のところと、左下のところを直結する作業です
アナログ音データを作り出している
Wolfson WM8758BG
この子の上に見えている「Z」な部品が
チップコンデンサー
タンタルの１０ｕＦらしいです
このコンデンサーを剥がして
8758寄りの部分（つまりライン出力を直にもらう）から
Dock のラインアウト出力の手前
「Ｌ２」「Ｌ３」
の Dock側（つまりWM8758 とラインアウトを直結）を繋ぎます
理屈は単純なんですが・・・

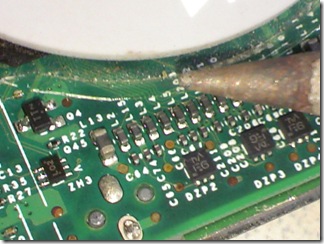

DAC 側の「Ｚ」君で、このサイズです・・・ｗ
インダクタ（ノイズ低減コイル？）側は・・・
もう、埃と見間違うくらいの大きさですｗｗｗｗｗ
机に落ちてたら、つい「フッ！」って息で吹き飛ばしちゃいそうでｓ（ｒｙ
ワタシ、全ハンダ付け作業を
goot KS-30R
でヤッってるんですが
さすがに今回は
１５Wくらいの買おうか？
せめてコテ先変更しようか？
と思いました
が・・・
やはり慣れたコテ先＋慣れたハンダ
でないと、逆にミスると考え
くたびれたコテ先ｄ（ｒｙ
(/ω＼)

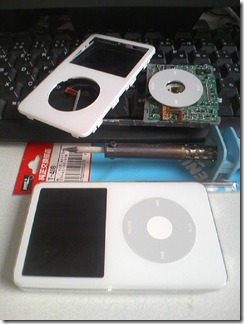

ホイールが作業中邪魔にならないように処理
もし壊れたら・・・
もう１台 ある！！！
キツイ方はマジギリですがｗ
気合一発！
度胸で剥がす！！

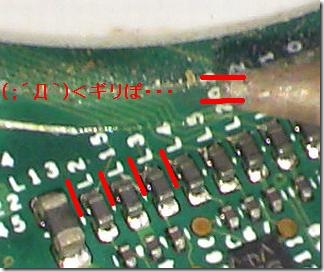

Ｌ２・Ｌ３
除去完了！
Z ふたつ、除去完了！
こっちは楽ちん
余裕ぶっこいて、予備ハンダまでしちゃいましｔ（ｒｙ
ちっちゃすぎだろ・・・
(；・∀・)
さて、直結に使う線ですが
右の
モガミ２５３４
バラしたやつ使いたかったんですが・・・
５GのほうMod化するときの宿題
ということｄ（ｒｙ
左の、オヤイデで買った

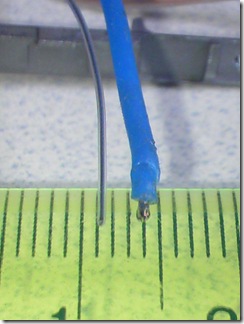

０．４ｍｍ銀単線（確か０．４だったと思・・・）
使います

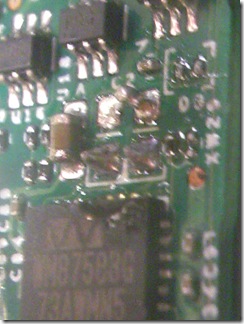

WM8758 側、左の手前から、Ｌ３の下側へ
WM8758 側、右の手前から、Ｌ２の下側へ
それぞれこんな感じ
テスターで
ちゃんとつながってるか
隣とくっついちゃってないか
導通・非導通テスト
ｏｋなら、フロントパネル側は液晶のケーブルを接続して
ネジ６本は閉めずに
ＨＤＤ・バッテリーを繋ぎ
外側も、隙間が開いたまま半閉めにして
音がちゃんと出るか確かめます
このままだと
ラインアウト直なので
たぶんＤＣが出てます
Dock – 3.5mm ミニステレオ LineOut 変換に
ヘッドホン・イヤホン直とかはヤメたほうがイイですｗ
間にコンデンサー挟むか
アンプの入力にコンデンサーが入ってること確認できるなら
たぶんテストしても問題ないですｗ
とりあえず、ウチの The YAHA amp 改
入力 0.43uF（フィルム0.33uF+アルミ電解0.1uF パラレル）
では特に問題でませんでした（；^ω^）
無事音が出ることが確認できたら
元通り組んでできあがり(・∀・)
さて、次は、キャンセルしたキャパシタを
Dock コネクター部分で補う
フィーメールドック
と呼ばれるものを作ります
(・∀・)♫
