2014/10/17

Hubsan H107D Lightweight

フレーム剛性は下がってます(;´∀`)

※hubsan.com の H107D ローター回転方向では飛びませんでしたヽ(`Д´)ノ
※ヨー軸制御するモーターの回転が逆になるんだから
※シンプルに制御してるとしたら、そらそうか・・・
※使った基板は EA4001323 V2.3

※追記、スーパー横転マシーンw

※追記、バッテリー電圧低下警告



20141017_132424_Android

hubsan.com の H107D 画像と同じにしたら、スロットル上げると左に延々回ってしまいましたw

まぁ、そんなこともあるさぁww、ということでwww



今の107Dは107Cと回転同じで、初期基板は逆だったのかなぁ・・・



左右逆結線してみれば良かっt(ry

してみたら・・・

20141020_092715_Android



横転しまくりマシーン爆誕www

スロットル上げたら

左へ10回位転がって



ペラがバキバキにwwwwww

(;´∀`)







は、置いておいてw



Hubsan X4 H107D ボディシェル

基板



パーツで購入したものが届きました



20141017_132626_Android

サイズ的には同じ



20141017_132646_Android

材質は

107C より

多孔質な感じのサラッとした手触りの樹脂

(※追記)単に無塗装なだけかも・・・



20141017_132705_Android

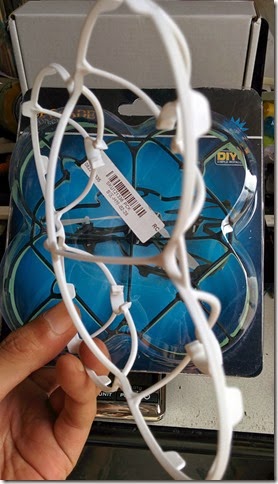

このタイプ(107C以前用)のローターガードは

付けられません

引っ掛ける穴が遠すぎます



コイツは

7mmモーター用ガードなこともあり

8.5mmではギリギリなんですが



たとえ8.5mm用だとしても

とても届きそうにないです

(;´Д`)



20141017_143031_Android

今回使うモーターは

Banggood の Gene Rep なので

Hubsan 8.5mm だとどうなのか分かりませんが



モーターの保持はガッチリしてます

ガッチリというか

フレームがしなやかな素材というか



グッと締め付け感があります



とてもわかりにくい表現ですみまs(ry



(※追記)

モーター軸のベアリング(自己湿潤軸受け?)

Hubsan V2 用モーターより高さがあるっぽい

それとも気持ち軸が短いのか、軸先端が鋭利なのか



もう4セットめのローター使ってるんですがw

(;´∀`)



H107D のローターは、初期ローターより、軸部のスカート短くなったようですが

※V2 系ローターと107D ローターは根本がモーター軸に当たりにくいよう改良された



それでも、モーター軸受けの出っ張りに接触するローターが

何個かありました



ヤスリでスカート少し削ればいいか・・・w

イヤマテ、スカート内側ローター軸下面が当たる可能性もあるなぁ・・・

差込量ちょこちょこチェックでいいか・・・

20141020_100301_Android

と思ったんですが

スカート部触ってないのに

回転の渋いローター



よく見ると

スカートの内径が狭い



モーター軸にしっかり刺せないと

ローターすぐ家出するのd(ry



20141020_100342_Android

幅 3mm の精密マイナスドライバーで

ゴリゴリっと

ロータースカート内径を広げてやる



20141020_100423_Android

う~ん

スムースな回転!(゚∀゚)♪



(追記おわり)



20141017_143859_Android

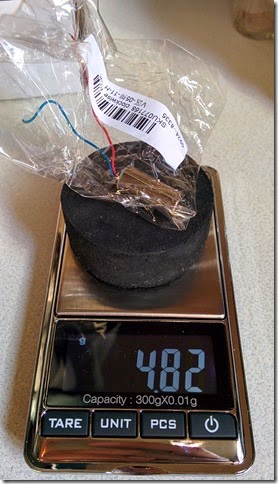

Bang の Gene Rep 8.5mm Motor

重量は 4.8g ほど



※磁力の影響受けにくいように載せているスポンジと袋の重量はTareってあります



20141017_143306_Android

磁力を(ry

けっしてフレーム重量単体を測り忘れた訳では(ry



アッパーフレーム単体:28-4.8x4= 8.8

9g 弱



20141017_144135_Android

あ(;・∀・)

ペラ忘れたw



20141017_144425_Android

H107D 基板+ボディシェル全部+Bang Gene Rep モーター+ノーマルバッテリー

+H107Dローター



43.3g + 1.24g = 44.54g



LEDランプ4個と映像送信カメラ

付けない



H107D は

45g ほど



20141017_144602_Android

下側シェル + カメラ保持&バッテリーケージ

を抜くと

更に3gほど軽減できる



20141017_153925_Android

ということで

こんな感じに

(´・ω・`)



20141017_153953_Android

※この画像は時計回り・反時計回りが
※【飛ばなかった】構成のモーター・ローター位置です

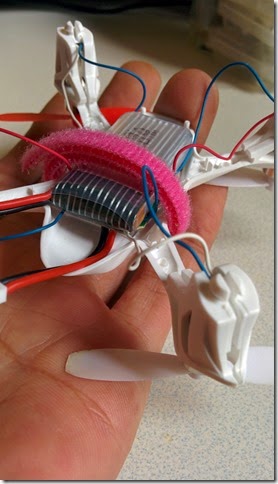

バッテリーはくくりつける

カメラも 808 くくりつけるので

(´・ω・`)

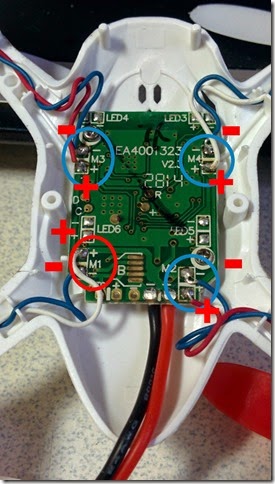

20141017_175259_Android

※これが
※EA4001323 V2.3 基板で【飛んだ】
※モーター・ローター回転方向



Hubsan H107D Motor  -

M1 (Motor 1)

だけ

+ー逆なので

注意



20141017_154405_Android

(「・ω・)「ガオー



みたいなw



メカアルビノチスイコウモリあらわる!

というかw

恐竜っぽい顔立ち

というか・・・w



20141017_154728_Android

下側ボディシェル外すと

確実に剛性下がるので

どうなの?



とも思いますが・・・



だが

それが

零戦っぽくて

イイ

(*´Д`)HaaHaaHaa ♪





(以下ココロの叫び)

F2 を現代のゼロとか言うのはどうなの?

原型よりデカなっとるがな

現代のゼロ

それは日本式魔改良(更に小型化)した

F20(F-5G)

(ココロの叫びおわり)



20141019_082930_Android

CD・DVD40枚くらい入るこの手のケース

Hubsan X4 と Q4送信機入れて持ち歩くのにちょうどイイ(`・ω・´)



20141019_085031_Android

飛行動画撮ろうと

Nexus 5 ヘッドマウントしたら

えらい上狙いになってしまい・・・



ボツ!



(;´Д`)



808 帽子のツバに付けるのが一番イイ感じなので

808 #16 V3 Dlens

はやく届かないかしらん・・・



ともかくw

総重量 42g 、Bang Gene Rep モーター

よく飛ぶ(゚∀゚)♪



というか・・・

送信機をエキスパートモードにすると

勢いありすぎるかもしれないwww





バッテリー低下警告するLEDの点滅

なんだか 107C より早めな気がする

点滅してても、かなり元気に飛ぶ



まぁ、点滅即飛行推力不足で墜落、よりはこっちのほうが

断然イイ(`・ω・´)



(※追記)

その後、バッテリー数種使って飛ばしてみたところ

アラームが出てから「がんばるバッテリー」と「がんばらないバッテリー」がありました

機体が軽いと、バッテリーへの負担も軽いからか

「がんばる」傾向

な感じです

(※追記おわり)

2014/10/16

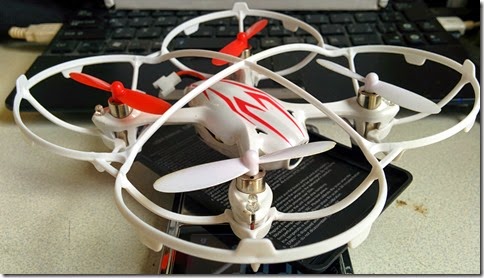

Hubsan H107L 107C V1 (7mm Motor) 用プロテクター

背中側にも柱が通っていて、裏返ってもガッチリガード!、なヤツ

20141016_112500_Android

商品画像だと

ハブさんオリジナルプロテクターと同形式の

モーターに被せるタイプだったんですが



モデルチェンジしたっぽく

H107 のフレームにパチっとはめ込むタイプに



20141016_112359_Android

ちなみに

オリジナルローターガードは

3g



20141016_112532_Android

コイツは

4.5g ほど



1.5g

重量増えちゃいますが(;^ω^)

背中ガッチリガードなので

許す!w



20141016_113026_Android

ノーマル380mAhバッテリー&H107Dローターで、総重量

55.5g



イカン

いかんぞ



モーターとバッテリー強化しなくちゃ(ry

(;´∀`)



20141016_113101_Android

つか・・・

コイツより3日ほど前に出発してるはずの品物が

音沙汰なし・・・



一応電子回路入り、な、充電器とかはサクっと来るのに

いかにも電子回路部品然としたもの

(※基板のままな品物w)



向こう側かこっち側か

どっちかで



チェック厳しいのかなぁ



は置いておいてw



7mm 径モーターフレーム用設計な様子

8.5mm 径用フレームだと

ちょっとキツめですが



なんとか使えます



斜め下方からチカラがかかっても

オリジナルみたいにローター軸下面に

「ずり上がらない」

のはありがたい、かも



(`・ω・´)♪

2014/10/15

8.5x20mm 交換用モーター慣らし中(`・ω・´)

Banggood の 8.5x20mm Motor For Walkera W100s V929 V949 V959 V969

(※追記、配線の+・ー)
(※追記、軸の遊び)


http://www.banggood.com/8_5x20mm-Motor-For-Walkera-W100s,V929,V949,V959,V969-p-75096.html

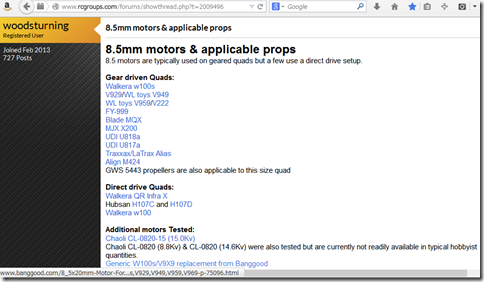

http://www.rcgroups.com/forums/showthread.php?t=2009496

RCgroups で woodsturning さんが

Generic W100s/V9X9 replacement from Banggood としてテストされたモーター



20141015_134259_Android

テストによると

WLtoys V2x2 V9x9 系(212 222 949 959)8.5x20mm コアレス・ブラシモーターとほぼ同等の性能

Hubsan H107C V2 / 107D のモーターより性能は高い

という結果





20141015_134332_Android

一個300円強ですから

コスパ的にはかなりいいモーターかと思います



(※追記)

別記事で、軸受けとローター下面が当たるときがあると書いたんですが

モーター軸



Hubsan 8.5x20mm に比べると

軸の上下遊び量、少し多め

かも?

(※追記おわり)



20141015_144122_Android

左:WLtoys V959 V222

中央:Generic W100s/V9X9 replacement

右:Hubsan H107 D/C V2 8.5mm



性能は 222

見た目は H107 V2



といった感じ(`・ω・´)



あああ(;^ω^)

せっかく秤買ったのに重さ量るの忘れt(ry

こんどはかろうw

4.8g



8.5mm Bang Gene Rep Motor 010

Blue : -

White/Red : +



Blue-White : Anti-Clockwise

Blue-Red : Clockwise



青いナイフに集めたムーンライト♪

ブルーブルーレイン



と覚えましょう(^ω^)



太陽(+)/月(ー)

晴れ(+)/雨(ー)





アンディー!!

サイコーーー!!!

(゚∀゚)♪



20141015_133538_Android

とりあえず

初期慣らし



ニッケル水素充電池で 1.4V くらいかけて

15分ほど



20141015_134801_Android

H107D の基板とボディシェルがまだ届かないので

慣らして終了

ですが・・・w



部品早く来~~~~~い!!!!

(;^ω^)

2014/10/14

電子秤は逆さまでも計測できた(`・ω・´)♪

乗せる部分の重さがマイナス表示されました♪

20141014_165330_Android

尼で、ちうごく製の 最小0.01g 最大300g 電子量り

というヤツを買いました(´・ω・`)



逆さまにしてみたら

センサーから上の部分の重さと思われる

-42g ほど

と表示が出ました



このまま押せば+になります

逆でも使えんじゃん(`・ω・´)



正確かどうかは不明ですg(ry



20141014_164719_Android

とりあえず



京商 X4 Cam 2014 (Hubsan H107C 0.3M Cam OEM)

・ノーマルローターガード

・H107D ローター

・ノーマル端子ノーマルバッテリー



の総重量を正位置で量ると

54g

ほど



20141014_165543_Android

H107C の背中に両面テープで 6cm ほどの発泡スチロール柱を立てて



20141014_165629_Android

柱の反対側も両面テープで秤に貼り付けて



20141014_165656_Android

量り裏返し状態で

H107C

フルスロットル!!!



どう転んでも

発泡と両面テープが縮んでロスってるっぽいですが



-9g ~ –10g



くらいは出ました



この計算で合ってるかどうか知りませんg(ry

42g + 54g = 96g

96g – 10g = 86g



いくらモーターが劣化してきているといえども

総推力86g(1発21gちょい)

ということはない・・・

と思いたい・・・w(;´∀`)



秤逆さまで測るのはダメっぽいのかなぁ・・・w

(;^ω^)
