2011/08/19

The YAHA amp 出力のキャパシタで低音域がちょっと出た(`・ω・´)

ちくちくと弄ってます(;・∀・)

110819_072130

前回の仕様だと、どうも低域が弱い感じだったので、イロイロ試しちう(´・ω・`)



110819_072243

開封してなかったパーツ袋漁ったら、タクマンREY、1/4wの47kΩが出てきたので

酸金誤差5%から変更

音質に絡んでるかどうかは・・・

あんまり関係ないかも?(;´∀`)



110819_072522

入力の0.1μFキャパシタを

秋葉ラジオデパートのどっかのお店で買った

どんなヤツかさっぱり忘れてしまったモノ

に交換:(;゙゚'ω゚'):



110819_072551

出力の抵抗を

DALEのRS-2B(巻線抵抗の安い方(/ω\))、75Ω、3wに

オマジナイの、パラるキャパシタは東信のポリエステル(だったと思うw)、0.1μF



110819_072410

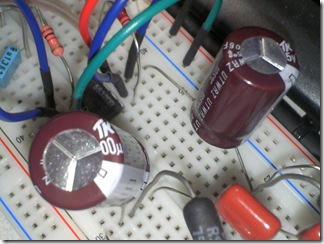

出力のキャパシタ

東信工業のUTWRZ

アルミ電解、25vー1000μF



ニチコンの金黒、KW(M)の220μFー35vも試してみたんですが

220μFなのが原因なのか、KWの音質なのか

470μFの時と比べて

ちょっと低域が足らない気がしたので

1000μFに上げてみました



110819_072704

だいたいいい感じ?

中低域もそれなりに出てて

高域も

カレン姉さんの息継ぎが

微妙なサジ加減で刺さっt(ry

(*´Д`)/ヽァ/ヽァ



(;゚Д゚)・・・

2011/08/18

The YAHA amp の eneloop HR-3UTGA での駆動時間

前回テストに使った、GP ReCyko+ は4週間以上置いてあったヤツでしたので(;・∀・)

110818_161508

フルチャージのエネループで駆動してみたら

4時間30分

いけました(`・ω・´)



5時間でも音は出てますが

かなりジャミついてます



真空管のヒーターはまだ充分元気に点灯してるんですが

音がダメになってきます



ジャミが顕著になったときの電池ケース電圧は9Vでした





110818_161612

ちょこっと改良(;´∀`)



出力の抵抗を22Ωの酸金誤差5%から、REYの100Ωに変更

もともとREYって、音質的には高域寄りな抵抗な感じなので、100も入れたら、増々低域が死ぬ気がしますが、まぁ、そのうちワタシの愛する(?)、KOAのMFも試してみたいトコロ・・・



あと、入力に使ってるのと同じ東信0.1μFのキャパシタをパラで繋いでみました

けど・・・、キャパシタのパラはあんま意味ないかもw



キブンのモンダイの、オマジナイ(;^ω^)

The YAHA amp をブレッドボードで組んでみる(´・ω・`)

基本、MT9真空管1本、オペアン1個、抵抗10本、キャパシタ4本だけのアンプ(; ・`д・´)

yaha amp 01

The YAHA amp (Yet Another Hybrid Amp)

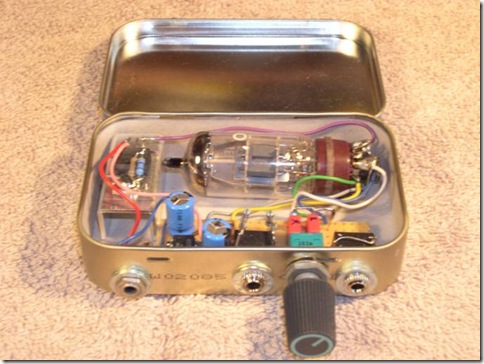

オリジナルがこちら



110818_050343

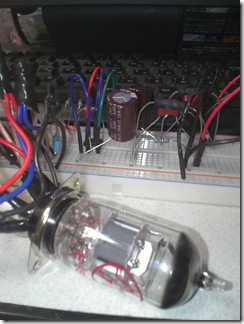

ウチでブレッドボードを使ってとりあえず組んだモノがこちら

ああ、汚ねェ・・・Σ(´∀`;)



とりあえず、使った部品(;´Д`)



真空管・・・・JJ 6922 *1

OPAMP ・・・JRC NJM5532DD *1

3端子レギュレーター・・・ST LM317P *1(+ヒートシンク *1)

抵抗・・・タクマン3W(セラミック) 2Ω *1、2.2Ω *1

タクマン1W(酸金)1MΩ *2、47KΩ *2、22Ω *2

タクマン1/4W(REY)1KΩ *2

キャパシタ・・・ニチコン(MUSE BP) 470μFー25V *2

東信(A49A)0.1μFー50V *2



これに、オペアンの入力端子ダイオード保護用として



抵抗・・・タクマン1/4W(REX)1KΩ *2



あとは適当にジャンク再生も含めて・・・



ブレッドボード

配線

単三8本ケース

3.5Φステレオミニジャック

可変抵抗(入力ボリューム調整用)



など



110818_050423

3端子レギュレーターの調整用抵抗が熱くなる

みたいな記述があったので、

3Wのセラミック外皮抵抗つかってみました・・・



ほんのり暖か・・・みたいな・・・



オリジナルは1/4W使ったみたいですが

1W金皮とかで充分?



あと、オリジナルは並列に抵抗繋いで、4.2Ω作ってますが

ウチでは、2Ωと2.2Ωを直列に繋いで4.2Ωにしました



ちなみに、この4.2Ωは、真空管のヒーター電流が300mAhの場合の設定

365mAhの6DJ8だと、3.6Ωがイイみたいです



R(抵抗値) = 1.25V / I (ヒーター電流)



110818_050531

オリジナルのオペアンは、NJM4456なんですが

通販とかググってもどこにもナイので・・・(ノД`)



5532DDにしました



ボルテージフォロアで使うときは、ダイオード保護用として、

入力(+)に(1KΩ程度の)抵抗を入れんかい!



と、データシート(抵抗値まで詳しく書いてあったのはNJM2114DDのw)に書いてあったので

そのように(´・ω・`)



47KΩの抵抗と真空管のプレート繋いだ間のところから、1KΩ挟んで、オペアンの入力に入れました。



ノイズもなにもかも、容赦なく鳴らす、ナショセミのLME49720・49860でも試したいんですが

どっちも1個づつしか持ってないし、高いので・・・、チキンなワタシはまだ試してませn(ry



110818_050718

出力側のキャパシタは、なんとなく、手持ちにあった

ニチコンMUSEのデカイのにしてみましたg(ry



電圧が耐えれば、220μFよりデカイの、ナンでもokらしいです(;´∀`)



抵抗買い間違って、出力に酸金1W誤差5%、22Ωが入ってるのはナイショでs(ry

こいつも、ローインピのイヤホン・ヘッドホン対策らしいので、もうちょいデカイ抵抗値でいいかも。



インピ100Ωオーバークラスの使うなら、直でもイケるようです。



110818_050818

どこかに、「真空管はそんなに熱くならない」

っていう書き込みを見た気がするんですが



イヤコレ、充分アツイわけだが?www



三端子レギュレータは、超アツイです(;´Д`)

ヒートシンク、マジ必須



110818_051300

組んだ当初はやや低域寄りな音質でしたが、

だんだん高域も出るようになってきました



横への広がり感は、真空管ならでは、な印象



適当なアルミ板に真空管ソケットのセンター落としたり、ブレッドボードのーも落としたり、でアース増量するとややノイズが減るので、金属ケースに入れて、もう少し追い込めば、ほぼオリジナルの構成でも、音質はまだ向上させられそうです。



これだけシンプルな構成で、真空管サウンドが楽しめる



これは楽しいです(´∀`*)



1から全部部品・工具揃えて、基板に半田付けしてケースに入れても、5~7千円で収まる(+電池)と思います。



結構大食いっぽい(2000mAhニッ水で3時間くらい?)ですが・・・



だが、それがいいw
