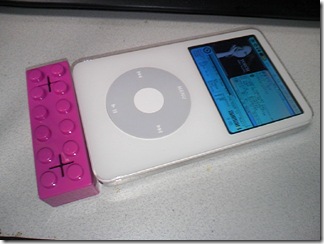

iPod 用スピーカー入手

iBlock Speaker BB5002 っていうヤツです(´・ω・｀)

可愛らしいピンクｙ（ｒｙ

ピンク選んだわけじゃなく

ソフマップのワゴンセールの山に埋もれてたのを

発掘してきたダケなんですけどｎ（ｒｙ



Dock のライン出力と電源出力を使ってスピーカー鳴らすタイプ

全iPhone、iPod touch 2G以降、iPod nano 5G以降、iPod shuffleではご使用になれません

というブツらしいです



下列中央の出っ張り２個で音量調整できます



さて引っこ抜いて裏返す・・・



え？音質？



(´Д｀)・・・

まぁ・・・



聴いて２秒で

さぁ当初の目的通り分解しよう

と思った

音質

ですかね・・・ｗ



スピーカーユニット変えてみる

っていう手もあるかも

ですが（；^ω^）



裏側下部中央あたりから薄くて硬いものをこじ入れて

左右の角をチョットづつ持ちあげる



コレを今度は左右側から上の角に対してやる



これで裏蓋が外れます

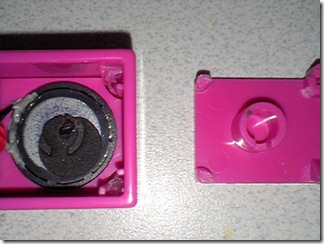

こんな感じ



４つ角に裏蓋の突起部が接着してあります

ここを持ち上げて剥がす感じで分解



１箇所ミスｗ

(・ε・)ｷﾆｼﾅｲ!!



裏側内部

チップ抵抗・キャパシタに囲まれて

ナンか１６本脚の子が居ます・・・



CSC2256FD 1WF0Y

ググると、Dual track volume control IC だそうです

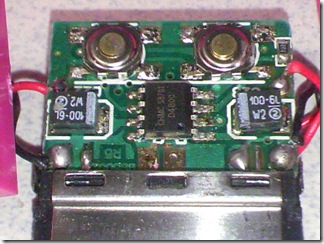

表側～

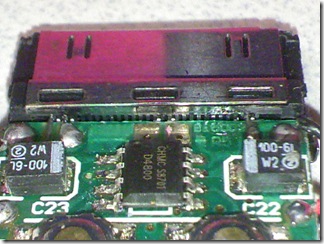

８本足SOP の子が居ますね



CHMC S8701 D4800

・・・・ん～

ググっても出てこん(；´Д｀)

ダイレクト・スパーク・イグニッション・コントローラ

じゃなさそう、ということはなんとなく分かるんですが・・・ｗｗｗ



SB701 SR701 でググっても、よくわからん(；´Д｀)

まぁ・・・イイか・・・ｗ



Dock コネクタを見てみる

iPod 側から見てる図です



使っているのは右から



１ピン：GND

２ピン：GND

３ピン：Line-out R

４ピン：Line-out L

１６ピン：USB GND

１８ピン：+3.3V

２８ピン：FireWire Data TPB (+)

２９ピン：FireWire Ground (-)



ファイアワイア、なんのために取ってるんだろうなぁｗ

単に非USB対応本体の場合の電源かしら



音鳴らしながらLine と GND 短絡させて音を消す

という荒業ｄ（ｒｙ



左の２本が

１・３ピン



と確認ｗｗｗ



裏側右端の２本が

２・４ピン

ぽい



なんにせよ

TuneTalk Stereo に比べたら

基板側に間隔の広い端子が出てる分

Line-out 取るの

スゴく楽そう(；・∀・)



ということで

iBlock Speaker BB5002 Line-out Box 化

つづく(｀・ω・´)
