iBlock Speaker BB5002、ヘッドホンアンプ化

インピ変換は！？、というハナシもありますねぇ・・・ｗ、いちおう”コ”の字にする３本ｘ２セット、抵抗器用意はしたんですが・・・ｗ。これヘッドホンアンプとしても売ってる？ｗ



気がついたら

こんなんなってしまいましｔ（ｒｙ



こんなんですｗｗｗ



※ウチの 松下 RP HTX7 っぽいヘッドホンは
※ドライバを SONY MDR-CD900ST(耐入力1000mA)に
※ケーブルを mogami NEGLEX 2534 に全リケーブルしてあります
※一応出力には100uF コンデンサーが通っている回路ですので
※よほどのヘッドホン・イヤホンでないと壊れることはないと思いますが
※情報のご利用は計画的に（ｒｙ
※いやむしろヤメといた方がイイでｓ（ｒｙ



CHMC D4800

何者なのか、意地になって調べたらｗ



深圳市华顺电子有限公司

という中国メーカーの

290mW Stereo Headphone Amplifier

だと

アリババ君は言うんですが・・・



メーカーのWeb 見ても、載ってないｗ

どうなってるんだコレはｗｗｗ



で

APA4800 の代替、という一文を頼りにさらにサーチ



台湾のANPEC というメーカーの

スピーカードライバー

らしい・・・ｗ



ちょっとアリババ君！、ヘッドホンドライバ
じゃナイじゃないｎ（ｒｙ



ピンアサイン、オペアンと一緒だから

まぁイイか(；´Д｀)



スピーカーの結線を除去

出力ピンから隣の１００ｕＦチップコンデンサーに入力され

すぐ下の出力＋側に繋がっていることを確認



100uF チップコンデンサーゲットだぜ！

じゃなくてｗ

取っ払いますｗ



表側にもあった100uF チップコンも除去

丸ピンソケット半田付け



裏側も丸ピンｄ（ｒｙ



秋月で

CEW Audio TA-3II の補修用として買った

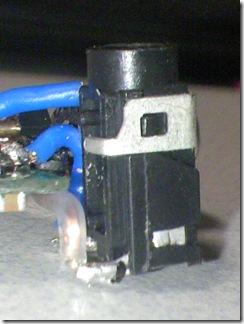

型番を忘れてしまった、ちっこい三極ステレオプラグを

イイ感じに接続



よしよし

ケースに収まる



ぶつかる部分を削り落とし

表側には、ステレオジャック用の穴を開け

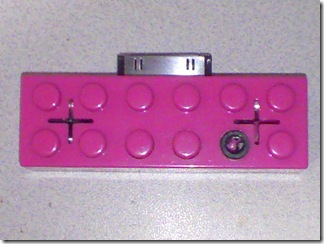

閉めるとこんな感じ

これ、モロにどっかで見たことあるような・・・ｗ



できあがり(´・ω・｀)



普通の音は出る、感じですかね・・・



ちょっと曲間のノイズが酷いですが

コレは

iMod化でDockからの出力にコンデンサーとインダクタが噛んでいない

からだと思います

Modしてない５G引っぱり出して聴く気がでないｗ



これ、同じ部品構成でスピーカーじゃなくてヘッドホンアンプとして

売ってるんじゃなかろうか・・・

というか、おんなじのドコかで見たような気がマスマスしてきたｗｗｗ



メーカーやあっちの関連組織の

自分の国の商品に対する扱いの酷さ・いい加減さにｗ

調べる気力が起きませんがｗｗｗ



APA4800 と同じだから、適当にやってｗ

みたいな感じなのかなぁ・・・



そんなのダメだよ・・・



アンペックから文句付いて情報引っこめたのかなぁ・・・

とか思っちゃう、台湾と中国なんだよな、この２社



(；´Д｀)・・・♪
