本年もよろしくお願いいたします♬
お正月っぽく
紅白ケーブルで電子しめ飾り（ｒｙ

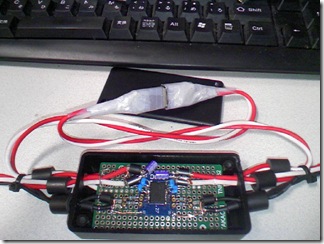

去年の年末に作った
Analog Devices ADuM4160 デジタルアイソレーター Box
「USB 愛想箱・III」
(´・ω・｀)

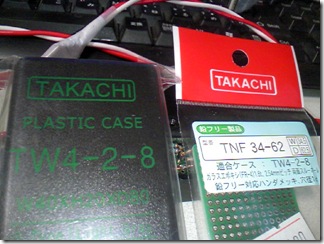

ケースは１号機より少し幅の長い
タカチ TW4-2-8
基板も専用 TNF34-62
信号線は
mogami 3351 75Ωコアキシャルケーブル
電源線には
mogami NEGLEX 2520 撚線単芯シールド線、インピーダンスなし
２号機で電源線を撚線に被覆がされただけのものにしたところ
グラウンドを経由していると思われるノイズが増大したため
単芯シールド線を電源に使用しました
どちらのケーブルも柔らかく、とても扱いやすい線です(｀・ω・´)
3351 の鉄芯銅皮膜芯線は、マジで細かい半田付け部分に最適・・・
「うはははｗ、銅入り半田でガッツリ食いついてくれよ～ｗ」
と酔っ払いながら（ｒｙ
半田付けしたあと
「ゴトッ！！」(；・∀・)
とか、基板落っことしちゃっても
切れる気配なし・・・ｗ
今回の目玉は
TDK ACM3225-102-2P
コモンモードチョーク
アナデバのADuM4160評価ボードでノイズ対策用に推奨されているモノ
２回路をディファレンシャル・コモンの両用で使える部品ですが
１回路づつUSB D+ D- のラインに噛ませます
基板を引き出すのがメンドクサくｔ（ｒｙ
表からでは見えませんがｗ
抵抗器と3351の間の裏側に挟んであります
２号機から電源のパスコンは気合で
リード直付け（；^ω^）
位置的には、3.3Vのパスコンは
3・4・5pin をハンダ短絡した
真ん中の4pin あたりと2pin のグラウンドに繋いであります

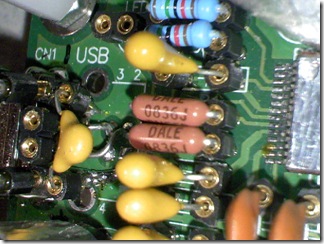

今回はケーブルインピーダンス調整用抵抗器を丸ピンソケットにしました
ケーブルも挿し替え出来るようにすべきなんですが・・・
宿題ということで・・・ｗ
電源入力直後に
三洋 OS-CON 1uF
ホストが文句言わない子（Windows XP SP3）なので
10uF とか 220uF でもイイんですが・・・ｗ
いちおう・・・ｗ
評価ボードだと、電源グラウンドにフェライトビーズの例があるんですが
フェライトビーズだとその部分配線の材質が変わっちゃうので

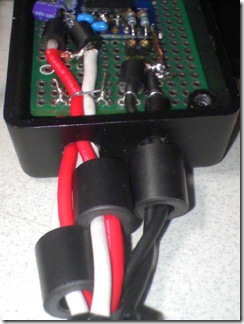

フェライトコア
TDK HF70BB
ケーブルが通る太さのを適当に・・・
って、電源ケーブルの2520 の太さを読み間違えて
シールド剥いた後に一部カマしてますが・・・ｗ
たぶん電源＋側は要らないと思います
が、せっかくなので・・・ｗ
被せましたｗｗｗ
チョーク＋フェライトの組み合わせは
効果絶大
です・・・:(；ﾞﾟ'ωﾟ'):
２号機で調べたところ
電源系からもらっていたと思われる
「ヒィ～ン」
というノイズが
なくなりました
さすがフェライトのために作られた会社
ＴＤＫ！、ティー・ディー・ケー（ ゜∀゜）ｏ彡°
一生ついて行きまｓ（ｒｙ
(；・∀・)
外部からの給電ケーブル
＋
アップストリーム側電源直結ケーブル
を付けました
こんな感じで
ダウンストリーム側に給電
アップストリーム側はホストから
のほか
ケーブルを繋ぐだけでカンタンに
アップストリーム側の電源をそのまま
ダウンストリーム側でもイタダイちゃえる
仕様（；^ω^）
※USBの規格では「メッ！」となってますｇ（ｒｙ
VICS USB Audio Kit 改
もちょっと弄りました
アイソレーターの信号線が
１５Ω抵抗器＋インピーダンス７５Ω線
なので、受信側の抵抗器も１５Ωに
PCM2704 アナログ出力直後の回路を
0.022uF+16Ω
でグラウンドへ
オペアンプ関連のパーツを全撤去
インピーダンス調整抵抗器を330KΩに
オペアンプ＋入力経路から直接最終段へ出力
１uFのアルミ電解＋0.1uFフィルムパラを通して
ステレオジャックへ
Texas Instruments PCM2704 データシートにある
アンプ使用時の回路例と同じにしてみました
今現在、出力段は 0.1uF フィルムキャパシタのみ
にしていますが
音量は下がるものの
膜が剥がれたような
音の新鮮さ
を感じますので
このほうがイイかも(´・ω・｀)
アンプの入力にキャパシタが直列に入っているので
この出力キャパシタをキャンセルしてみるのもアリか・・・
今年も
こんな
あまり役立たない情報ばっかりで
ｇｄｇｄ進行だと思いますが・・・
よろしくお願いします(｀・ω・´)♫
