2014/02/12

a.n.design works CDR214 シフトレバー取付け部修理

※追記あり

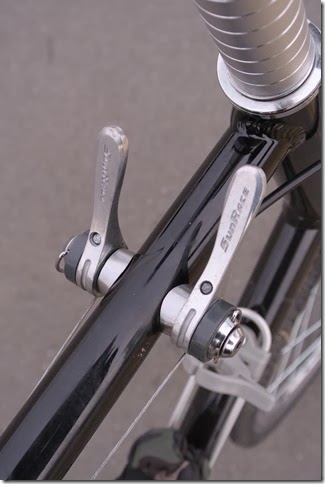

ノーマル SunRace フリクションシフター、シマノ互換っぽい構造。台座は SunTuour 互換?

DSC_0989

買った当初から

右(リアディレイラーシフトレバー)がどうも緩くて

左(フロントディレイラーシフトレバー)はガチガチでした



DSC_0990

SunRace の型番不明な

フリクションシフトレバー

右レバー内側には「7s」という7速表記シールが貼ってあります



IMG_20140204_095335

とりあえず分解してみる

ベアリングでスムースな回転が出来て

一番ワイヤー緩んだ位置でベアリングへのテンションが小さくなる構造



プラパーツはダストカバー

外からギザギザのついた手回しナット?で締め付けると

フリクションど( ´∀`)つ≡≡≡愛愛愛)Д`)グシャ



あああ誤変換w



フリクション度合い調整できる



IMG_20140204_095144

上は、ラチェットタイプのフリクションシフター

ダイアコンペ、グランコンペバーエンドフリクションシフターから外したもの

ラチェットはバラしにくい蓋の中



ただし、そのおかげで

左に見えるワッシャ(スペーサー)の押し付ける強さ

いじるだけでフリクション調整できる



しかもスムース

よくできてる



サンレースのは

一番左のフレームの曲線に沿わせた座金にシフターの根元をハメ込む構造

シフター根元に4mmアーレンのボルトで固定



ボルトすぐ隣りの手回しナットもシフター根元に止まっており

これの締め付けでフリクション調整をする



20140211_085839

では、フレーム側はどうなっているか

というと



20140211_090102

四角い座金と固定用の台座がある

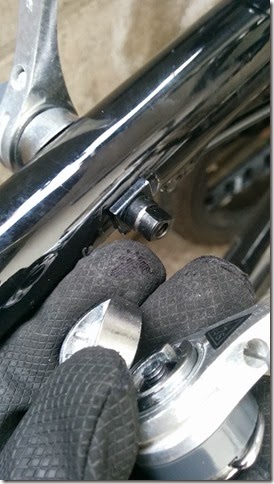

20140211_090455_HDR

が、これ

フレームに溶接された台座ではありません



貫通ボルト 長ネジ(寸切りボルト)で左右から締めて固定するスタイル



IMG_20140211_090733

溶接で金属劣化するのと

穴で強度落ちるのと

どっちがマシなんだろうw



完全外付け台座にして欲しかった



つか、旧モデルの CDR2014 なんかはシマノSL-A050

フロントフリクション・リアインデックス(フリクション改造可能)

ハンドルマウントなんですよね



そっちのほうがいいなぁ

見ため的には

コッチのほうがカッコいいかもだけど



せめてコラムスペーサーマウントだったらなぁ・・・



お値段の割に、とってもしっかりした造りなだけに

余計残念



どんだけコスト削ってても、フレームだけはしっかりしてれば

汎用規格で組まれてるのはとてもありがたく

パーツ交換で、長く乗ることができます



曲がったら

「仕方ないな」で買い直す気になりますが

折れたら

二度とそこの製品買わないんじゃないかなぁ・・・



金属補修用の超強力エポキシパテ充填するか・・・w



IMG_20140211_095641

さてw

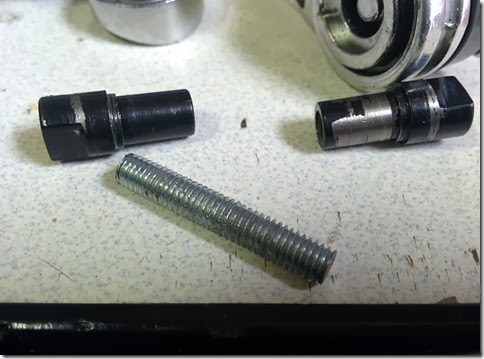

貫通ボルト 長ネジ(寸切りボルト)外す



IMG_20140211_095733

フリクションシフターの左右バランスがおかしい

その原因はどこにあるのか・・・

適当に見た感じ



貫通ボルト 長ネジ(寸切りボルト)がどっちかに寄っちゃってて

レバー固定ボルトが最後まで入ってない

のかなぁ



だいたい

片一方の固定ネジ回したら

反対も回る

っていうのが



困るのよねぇ・・・



IMG_20140211_091820

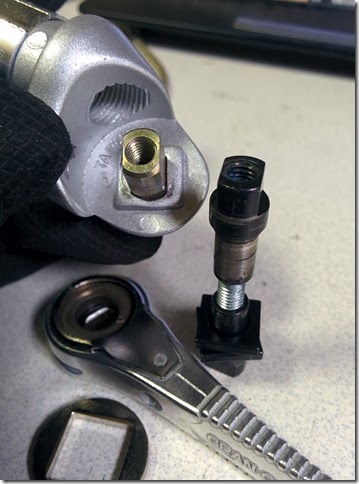

ちなみに

台座はグランコンペのラチェットいけます



IMG_20140211_092418

バーエンドシフターをバラしたパーツなので

平坦・・・



IMG_20140211_093331

こんな感じで組めば

使えそう

ただし



ダイアコンペのフリクションシフターは

可動範囲の固定をレバー外部で設定するので

このやり方だと



いくらでもグルグル回っちゃいますwww



まぁ

ディレイラーのハイ・ロー調整ちゃんとしてあれば

問題ないんですがw



IMG_20140211_100844

トップチューブ直径

28mm



IMG_20140211_100909

貫通ボルト 長ネジ(寸切りボルト)

30mm



IMG_20140211_101025

よっぽどズレなければ

シフター固定ボルトとガッチンコすることはないでしょう



いちおう片側のボルトねじ込み量調整して

反対側を同じくらいの1mm程度の飛び出しにする



(※この際、ディレイラー固定ボルトだけを台座に締め込んで、貫通ボルト 寸切りボルトがこれ以上動かないようにするとベストですね)

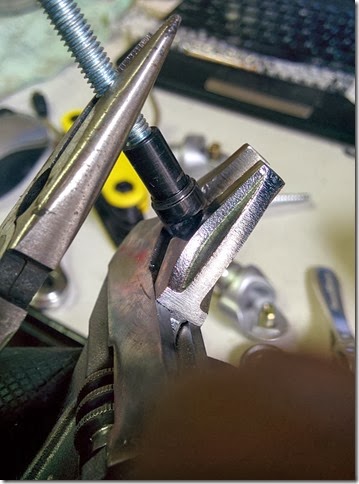

ウチの台座は左側がキツく、ある程度締め込むと指ではそれ以上回せないくらいでした

ペンチでキツイ方の台座にねじ込んで位置決めしました





IMG_20140211_101518

キュッキュッε-(´∀`*)

と快調に締め込んでたんですが



ナンか四角いプレートに違和感が・・・



IMG_20140211_101915

分かりにくいですが

歪んでます



本来なら、フレームの曲線に沿って

外側は平坦に近くなるはず



コイツが犯人か!

(;´Д`)



IMG_20140211_102137

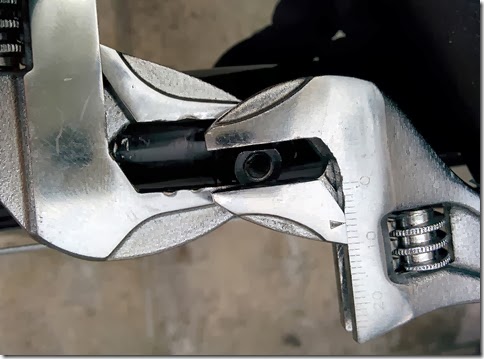

モンキ2丁で適当に・・・



IMG_20140211_102513

直った(´・ω・`)



よくよく見てみると

湾曲させる面

っぽいですが



いま画像見て初めて気づいたし

とくに乗ってて問題感じてないので・・・

(゚ε゚)キニシナイ!!

wwwwwww



IMG_20140211_103242

台座は結構ギッチリ締め込んだほうがいいです

四角いプレートをフレームに沿う位置で押さえて

外側をグイッと、シッカリと



本来なら

フレームをビニールテープなどで保護して

反対側をレンチで固定

幅の合ってる薄手のスパナを使ってプレート固定

これまた幅の合ってるレンチで締める



のが正しいんでしょうが・・・

めんどくさいから

左右ちょっとづつ

モンキ2丁で(ry



フレーム傷ついちゃったけど

アルミだから錆びないので

大丈夫(ry





IMG_20140211_104408

台座組むときのポイントは



・出っ張り前

・シフターも前(ワイヤー一番緩むところ)



で組む



もし、シフター本体含めてバラす機会があったら

可動部・摺動部にグリスを塗ってあげましょう

見違えるように動作感が改善します



IMG_20140211_153153

リアシフター

かなりイイ感じに変速できるようになりました

(゚∀゚)♪



っていうか

これが本来の姿だったわけですがw



しっかり締まってないと

振動なんかでゆるんで来ちゃうんですかね~



当初は一番テンションの高いリア1速

そこから段々に2

2から3速と



走行中にスッポ抜けるようになってきてたので

直って良かったよかった

(`・ω・´)♪
