新人参入(；・∀・)

きょうはちょっと過ごしやすい気温。半田ごて日和ｊｙ（ｒｙ

新人の

ナンでもボリューム君

です。タコっぽいルックスが夏らしく（ｒｙ

マルツパーツ館で買った、リンクマンの可変抵抗。１６ピンＩＣソケット。ミノムシクリップ（小）

クリップはイイ具合の長さで配線。先端はハンダメッキします。

使いたいのはピン３本だけなんですが、バラすときにキレイに行くとは限らないので、多めのピン数のものを使用

そう、「こんなこともあろうかと」と準備するのは、はやぶさ以降日本の伝統ｄ（ｒｙ

ニッパーとカッターナイフでイイ感じにカット

ピン間隔はぴったりですね(・∀・)

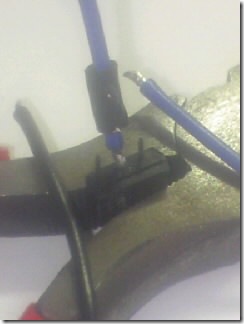

これはラジオペンチではありません。いまはゴムバンドと合体し、「ちっちゃい万力君」ｎ（ｒｙ

センターの部分だけ、隣との絶縁用に熱収縮チューブを使用

できた(｀・ω・´)

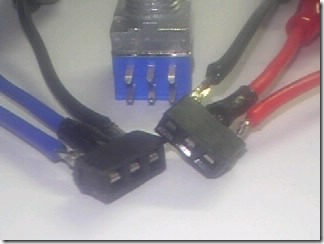

こんな感じ

Aカーブ、１００K、５０K、１０K

１００Kでもまだタラんかったんですけどね・・・(；´Д｀)

以前に作った、

ナンでもハサむ君

この２人が合体すると・・・

T５１ラインアウト直聴き君！

ぉ・ぅ・ぃ・ぇ(´・ω・｀)

可変抵抗のアースライン、どうすんねん(´・ω・｀)

まぁ、ＬＲだけ繋ぎゃいいか・・・

アースラインが右に来てる段階でミスってますｎ

アースは全部まとめて繋いだら、絞りきれました(´・ω・｀)

１００KΩ可変抵抗でも、まだデカイ（減衰足らない）ｗ

超シビアな絞りきりギリギリの調整、とかにはならないんですが、半分より上には上げられない(´・ω・｀)

あと、絞りきっても音が消えないのでｗ

アース全部結線したら、絞りきれました(/ω＼)

絞りきりの抵抗値を測ってみました。

９３．１KΩ

ううむ。こんど２００KΩ以上ので再挑戦しまふ(´・ω・｀)

と、イロイロ消してますが(； ･`д･´)

結果

「１０KΩ可変抵抗では」絞り切れない

が、正解。 (m´・ω・｀)m ゴメンナサイ

あとほんの少し足らない感じです。１５Kくらいなら絞りきれるかな・・・？

アースが左じゃないと・・・、つなぎが左右逆でしｔ（ｒｙ

１０KΩ可変だと、１６Ωとか２９Ωのイヤホンだと、ちょっとデカイので、抵抗の後ろ、イヤホンとの間に抵抗を挟んで調整。



固定抵抗挟むと、それの音質が出ちゃうんで、難しいとこですね(´・ω・｀)



６５Ωのヘッドホンだと、１０KΩ可変抵抗だけでいけました。

う～む、ＯＰＡ２６０４の音(｀・ω・´)

コレがいまのとこ気に入ってますケドね・・・ｗ

シースルーとブルーが涼しげｄ（ｒｙ
